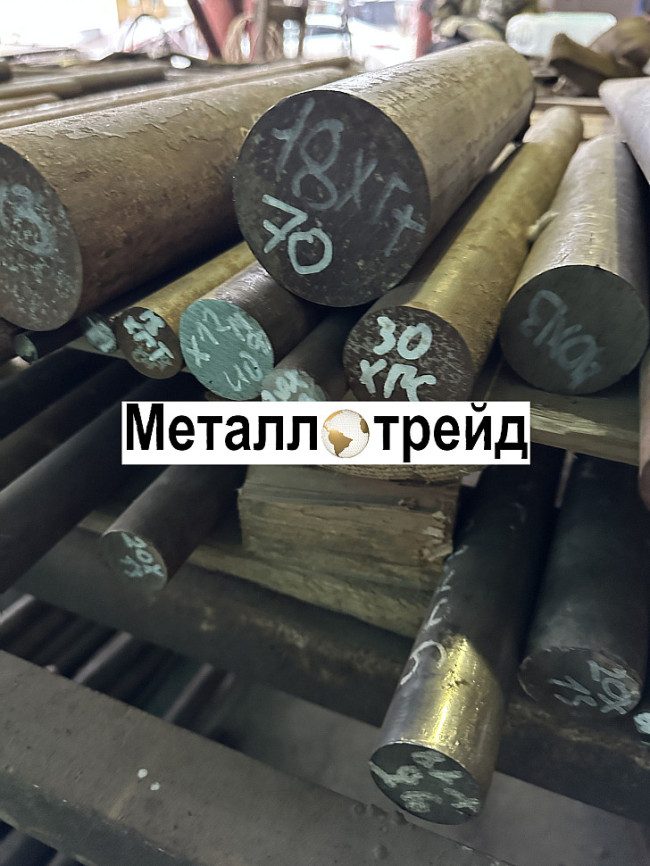

Круг 9ХС 60

Круг инструментальный 9ХС ?60 мм

Основные технические характеристики

Марка стали: 9ХС
Тип изделия: Круг инструментальный
Диаметр: 60 мм
Класс точности: высокая (по ГОСТ 2590-2006)
Способ изготовления: горячекатаный / калиброванный (в зависимости от поставки)
Назначение: изготовление режущего и измерительного инструмента

Химический состав стали 9ХС (по ГОСТ 5950-2022)

Сталь марки 9ХС относится к категории легированных инструментальных сталей, предназначенных для производства инструмента, работающего в условиях умеренных скоростей резания и средних нагрузок. Химический состав стали строго регламентирован и обеспечивает стабильные механические и эксплуатационные свойства.

Особенности состава:
Повышенное содержание углерода обеспечивает высокую твёрдость и износостойкость после термообработки. Хром улучшает прокаливаемость, повышает твёрдость в отпущенном состоянии и способствует износостойкости. Низкое содержание серы и фосфора гарантирует высокую пластичность и вязкость, снижая склонность к хрупкому разрушению.

Механические свойства (после термической обработки)

После закалки и последующего отпуска сталь 9ХС демонстрирует высокие показатели прочности и твёрдости, что делает её идеальной для инструментального применения.

Примечание: Механические свойства определяются после стандартной термообработки: закалка с 800–820?°C в масло, отпуск при 180–200?°C. Такой режим обеспечивает оптимальное сочетание твёрдости, износостойкости и вязкости.

Физические свойства стали 9ХС

Физические свойства позволяют использовать сталь 9ХС в условиях, где важны стабильность геометрии, тепловая инерция и устойчивость к циклическим нагрузкам.

Технологические свойства

Обрабатываемость резанием

Сталь 9ХС в отожжённом состоянии (твёрдость до 229 HB) хорошо поддаётся обработке резанием. Рекомендуемые режимы:

• Скорость резания: 40–60 м/мин
• Подача: 0,15–0,3 мм/об
• Глубина резания: до 2 мм

После закалки обработка возможна только абразивными методами (шлифование, хонингование).

Свариваемость

Сталь 9ХС ограниченно свариваема. Сварка возможна только с предварительным подогревом до 300–400?°C и последующей термообработкой. Применяются электроды типа Э-100 или Э-125 с основным покрытием. Рекомендуется дуговая сварка в среде защитных газов (MIG/MAG) с использованием присадочной проволоки, близкой по составу к основному металлу.

Обрабатываемость давлением

В горячем состоянии сталь хорошо деформируется. Температурный интервал ковки: 1150–800?°C. Заготовки перед ковкой подогреваются ступенчато, чтобы избежать термических напряжений.

Шлифуемость

После закалки сталь отлично шлифуется. Рекомендуются круги на керамической связке с зернистостью 16–25. Скорость шлифования: 30–35 м/с. Обязательно применение СОЖ для предотвращения прижогов и растрескивания.

Склонность к отпускной хрупкости

Сталь 9ХС не склонна к отпускной хрупкости II рода, что позволяет использовать её в ответственных узлах без риска внезапного разрушения.

Вес и расчётные данные

Расчёт массы:
Масса круга рассчитывается по формуле:

m=4??d2??

где:

• $d=60$ мм = 0,06 м — диаметр
• $?=7820$ кг/м? — плотность стали
• $??3,1416$

m=43,1416?(0,06)2?7820=43,1416?0,0036?7820=488,77=22,19 кг/м

Таким образом, один метр круга 9ХС ?60 мм весит 22,19 кг, а в одной тонне содержится 45,07 метров.

Область применения

Круг инструментальный из стали 9ХС диаметром 60 мм находит широкое применение в различных отраслях промышленности благодаря сочетанию высокой твёрдости, износостойкости и умеренной вязкости. Ниже приведены основные сферы использования:

1. Машиностроение

Из круга 9ХС изготавливают режущий инструмент:

• Развертки
• Плашки
• Метчики
• Фрезы
• Протяжки

Эти инструменты используются при обработке сталей, чугунов и цветных сплавов на станках с ЧПУ и традиционных станках.

2. Приборостроение

Сталь 9ХС применяется для изготовления измерительных инструментов:

• Калибры-пробки и калибры-скобы
• Щупы
• Измерительные линейки
• Шаблоны

Высокая размерная стабильность после термообработки и низкая склонность к коррозии делают её идеальной для прецизионных изделий.

3. Инструментальная промышленность

Производство ручного и механизированного инструмента:

• Зубила
• Кернеры
• Надфили
• Ножовочные полотна

Такой инструмент выдерживает ударные нагрузки и длительную эксплуатацию.

4. Ремонт и восстановление

Круг 9ХС используется для изготовления ремонтных деталей:

• Втулок
• Осей
• Штифтов
• Шпонок

Особенно в условиях, где требуется высокая износостойкость и точность.

5. Мебельное производство

Из стали 9ХС изготавливают режущие ножи для:

• Кромкооблицовочных станков
• Форматно-раскроечных автоматов
• Шлифовальных станков

Ножи сохраняют остроту длительное время, что снижает простои на заточку.

6. Полиграфия и упаковка

Резцы и ножи для резки бумаги, картона, плёнки. Сталь 9ХС обеспечивает чистый рез и длительный срок службы.

7. Деревообработка

Ножи для фуговальных, рейсмусовых и форматно-раскроечных станков. Устойчивость к истиранию и ударным нагрузкам — ключевые преимущества.

8. Лёгкая промышленность

Резцы для швейного оборудования, ножи для резки кожи, тканей, искусственных материалов.

9. Энергетика и ЖКХ

Изготовление деталей для запорной арматуры, шпинделей, уплотнительных колец, где требуется высокая прочность и износостойкость.

10. Моделирование и прототипирование

В условиях малых серий и опытного производства круг 9ХС используется для изготовления оснастки, матриц, пуансонов.

Рекомендации по обработке и эксплуатации

• Перед механической обработкой рекомендуется провести отжиг при 760–780?°C с медленным охлаждением (до 50?°C/ч) для снижения твёрдости и снятия внутренних напряжений.
• После механической обработки — закалка с 800–820?°C в масло, выдержка 15–20 минут на размер.
• Отпуск при 180–200?°C в течение 1,5–2 часов для снятия остаточных напряжений и стабилизации структуры.
• Хранение — в сухом помещении, без контакта с агрессивными средами. Допускается временная консервация смазкой.

Преимущества стали 9ХС

• Высокая износостойкость
• Хорошая прокаливаемость (до 40 мм в сечении)
• Низкая деформация при закалке
• Отсутствие склонности к отпускной хрупкости
• Стабильность размеров после термообработки
• Умеренная стоимость по сравнению с быстрорежущими сталями

Заключение

Круг инструментальный 9ХС ?60 мм — это надёжный и универсальный материал для производства режущего, измерительного и слесарного инструмента. Его химический состав, механически и физические свойства идеально сбалансированы для широкого спектра промышленных задач. Благодаря доступной цене и высокой технологичности, сталь 9ХС остаётся одной из самых востребованных марок в инструментальном секторе.
